升降台铣床主传动系统的改进
发布时间：2013-08-13 浏览次数：509
郝志国 王静波
（齐齐哈尔第二机床厂）
我厂生产的升降台式铣床，主传动的润滑系统一直采用自制的柱塞式润滑泵。制动则采用单独的电磁制动器。这种结构不但成本较高，而且维修不便。90年代初，我厂与农科院合作开发了双向摆线润滑泵。用在升降台铣床上，效果很好。

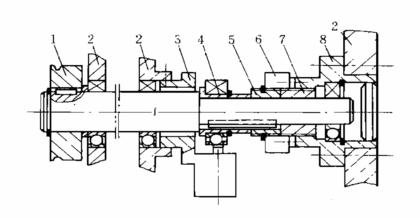

图1是改进前的结构。在I轴上装有偏心套4，前部装有往复式柱塞泵3用以输送润滑油。
图1
1.皮带轮；2.床柱立墙；3.柱塞泵；4.偏心套；5、7.花键套；6.制动电磁离合器；8.固定花键法兰盘

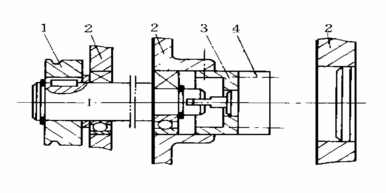

图2所示是改进后的结构。在II轴的前端装有双向摆线泵4，并取消了图1中I轴上的主轴制动器6，改为采用大连电机厂分厂生产的带制动装置的YEL、YEJ系列电机。
图2
1.皮带轮；2.床柱立墙；3.固定套；4.双向摆线泵
改动后，减少了本厂的自制件。简化了结构，改善了工艺性，降低了成本，提高了机床的可靠性，也使维修方便，受到了用户的欢迎。
来源：《制造技术与机床》1998年01期
