3486型机床导轨的改造
发布时间：2013-08-01 浏览次数：642
金兵 林双洛
（洛阳轴承集团有限公司滚轴承事业部，河南洛阳市 471039）
一、问题的提出
3486型轴承滚道外圆磨床是50年代投入使用的进口设备，主要用于磨削圆锥滚子轴承内圈滚道。由于长期使用，机床精度下降，故障率增高，加工出的产品达不到工艺要求。尤其是砂轮架V-平滑动进给导轨对加工精度的影响更为明显。为此，我们对滑动导轨进行了精化改造，即将V-平滑动导轨改为闭式十字交叉滚动导轨。
二、滚动导轨结构

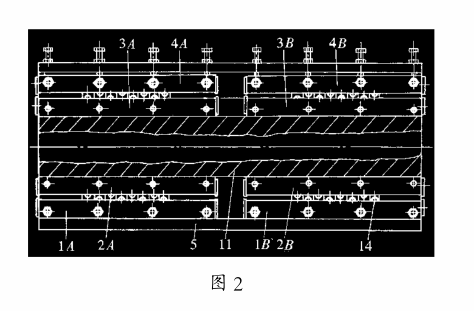

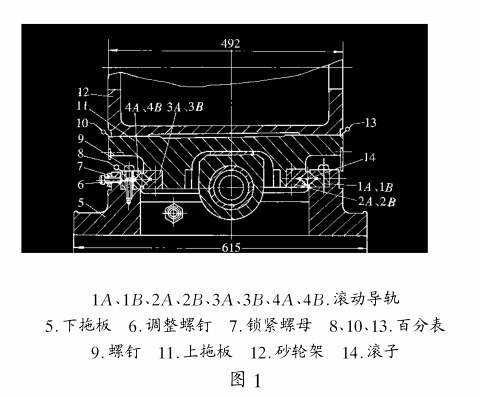

滚动导轨结构如图1、图2所示。其中，下拖板5、上拖板11、滚动导轨1A、1B、2A、2B、3A、3B、4A、4B及滚子14等件均重新设计。

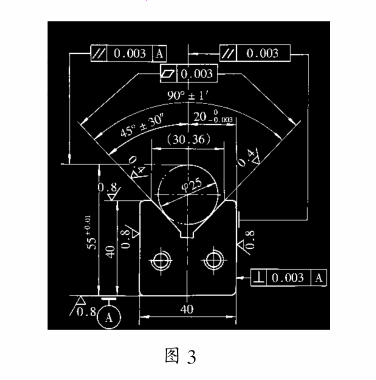

导轨断面主要尺寸见图3，同组两根1A、1B、2A、2B、3A、3B）导轨55±0.01mm尺寸相差不得大于0.005mm。单根导轨长度l按下式确定：
l=s+l1+l2+l3=35+65+200+100=400mm
式中s——砂轮架快速移动行程，mm
l1——砂轮架进给行程，mm
l2——滚子数量z×滚子直径d，mm
l3——调整空间所需长度，mm
滚子直径取25mm，直径一致性允差0.002mm，滚子长度为
，共32件。相邻滚子在导轨上十字交叉排列。
导轨、滚子均用GCr15滚珠轴承钢制造，热处理后硬度达到61-65HRC。
三、滚动导轨的调整（图1）
调整螺钉6可使滚动导轨副得到间隙或过盈。经多次调整得知该导轨副的过盈量达5.3μm时导轨精度、刚性呈Z佳状态。具体调整方法如下。
旋紧调整螺钉6，使导轨副得到较大的预紧力。然后逐渐放松调整螺钉，当上拖板开始下降（图1中百分表10、百分表13的示值刚出现变化）时停止转动调整螺钉，此时，将百分表8置0，再旋紧调整螺钉，当百分表8显示4A、4B导轨水平右移动达15μm时，停止转动调整螺钉，用螺钉9固紧4A、4B导轨，导轨副就获得了5.3μm的过盈量。
导轨副采用N32导轨油定时定量润滑。
四、使用效果
改用滚动导轨后，因摩擦力减小，动、静摩擦因数接近，故砂轮架进给均匀，避免了爬行现象；砂轮架定位精度大大提高，其重复定位精度可达0.2μm；磨损小，精度保持性好，寿命长；维修方便，省时省力。
