改装3ME2116加工大型角接触球轴承
发布时间：2013-08-01 浏览次数：608
宋艳华
（公主岭轴承厂技术开发部，吉林公主岭 136101）
关键词：角接触球轴承；内圈；沟道；磨床；砂轮修整装置；改装
加工角接触球轴承7030内圈沟道时，由于尺寸超出我厂现有的生产条件，需重新安排磨加工工艺，对现有设备3ME2116内圈滚道磨床进行了改造，以加工此类轴承的内圈沟道。
1 砂轮修整器的改装
3ME2116内圈滚道磨床上修整器的金刚石修整轨迹是直线，将砂轮表面修整成圆柱形（磨外径）或曲线形（磨内圈滚道凸度）。

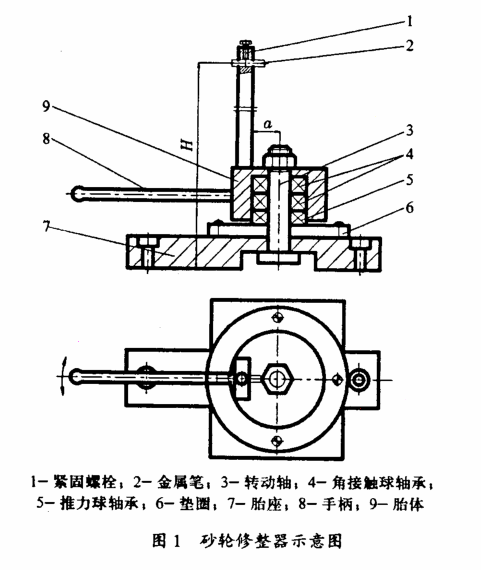

为了能够磨削角接触球轴承7030的内圈沟道，重新设计了简易手动砂轮修整器（见图1）。
1.1 修整器的设计
用转动轴将胎座、垫圈、胎体固定在一起，为胎体与转动轴之间转动灵活，装有一套精度为P4的角接触球轴承，为操作方便在胎体的一侧焊接有手柄，在胎体上端面焊接一长方体立柱，立柱上端加工一通孔以安装金刚石修整笔。
加工通孔时应确保其中心线与胎座底面距离H、立柱与转动轴中心线间距α。
1.2 修整器的安装
将金刚石修整笔穿过立柱上的通孔，为防松动用紧固螺栓固定，再将砂轮修整器用2个M8的沉头内六角螺栓固定在3ME2116床身的工作台上。
1.3 注意事项
（1）砂轮修整器径向旋转精度要小于1μm，不阻滞。
（2）转动手柄（修整砂轮）时，用力必须均匀、柔和。
2 支承选择
由于加工尺寸超出3ME2116机床的加工范围，为增加原支承的强度，需重新设计。此轴承内圈沟道采用支沟道磨沟道的加工方法，所以主、副支承选用圆柱形Ø8mm硬质合金支承头；由于轴承壁厚较薄，为防止沟道磨削时产生变形及误差复映等，主支承必须选用浮动式支承。
3 工艺安排
由于该轴承套圈为薄壁件，在工艺安排上要充分考虑变形，为了达到工艺要求，防止内圈沟道因留量大而变形，采用了沟道、内径二者反复磨削加工的工艺手段，具体工艺如下：粗磨端面→粗磨外径→粗磨内沟→粗磨内径→细磨内沟Ⅰ→细磨内径→稳定处理→精磨端面→精磨外径→细磨内沟Ⅱ→精磨内径→精磨内沟。
用改装后的3ME2116机床，加工出的沟道尺寸公差均在左右0.015mm，达到工艺要求。
