冷镦机改造技术

发布时间：2013-08-05 浏览次数：562

齐齐哈尔自动锻压机研究所（黑龙江齐齐哈尔　161005）　王胜　刘锡权　高凤义
瓦房店轴承厂（辽宁瓦房店　116300）　智生利

　　一些轴承厂为提高制件精度，急需改进现役的冷镦机。有的轴承厂根据市场球轴承与滚子轴承需求量大小变化，想把钢球冷镦机改成滚子冷镦机，也有想把滚子冷镦机改成钢球冷镦机的。要想改造，必须首先了解工件变形工艺过程和机器的工作原理。

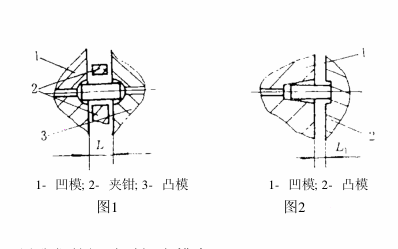

　　钢球的镦制过程，是首先把料段用弹性冲头牢固地夹持在凹凸模之间（图1），刀板或夹钳退出镦锻区后，在滑块的作用下进行镦锻成形。两模之间的间距L完全能使刀板或夹钳安全地退出镦锻区。弹性钳爪或刀钩也不会把料拉掉。如果不对机器改造，只把钢球模具换成滚子模具来镦制滚子是不行的。因为当凹凸模把料夹紧时（图2），凹凸模间距L太小，刀板或夹钳无法进退。如果我们按运动时间安排夹钳进退空间（图3），料段会浮在凹凸模之间，因料偏斜，镦出的工件有重叠现象，而且夹钳或刀钩退出时，会把料拉掉， 出现大量废品。现在用的滚子冷镦机都有料段打入装置，用打入装置把料打入模腔，并退出镦锻区后、冲头才上前镦锻。运动循环时间与钢球冷镦机不同。要想把钢球冷镦机改成滚子冷镦机，除加打入装置外，还必须改变机器各部运动循环时间，这种方法比较复杂。

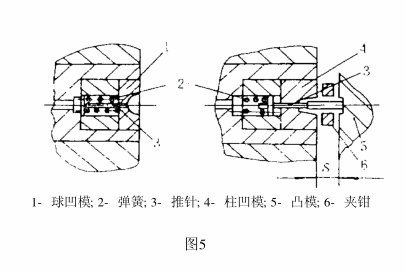

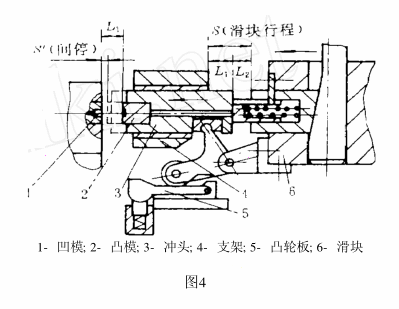

　　钢球冷镦机简单，其改进方法是：首先去掉滑块上的冲头夹持器，在滑块与凹模座之间的床身上装一个可调的冲头支架，冲头在支架中滑动来完成镦锻（图4）。冲头运动靠滑块和凸轮控制，冲头运动到距凹模S’（该距离比夹钳宽度大，比料段长度小）时停止，等夹钳退出镦锻区后，在滑块的作用下冲头再进行镦锻。这种结构的制件精度不受滑块运动精度影响，比改造前有较大提高，而且调后精度不变（我们给洛阳轴承厂用此项技术改进了3台Z3210型钢球冷镦机，制件压偏差在0.025mm之内）。如果用该机镦制滚子还需采取以下两点改造措施：（1）凹模内的弹簧改变位置、使推针保持在凹模前端面（图5），模腔如果安排不开，也可在推出杆上想办法。目的是接住料段，否则会出现图3所示的那种情况。（2）必须有开钳（图6）、开钩（图7）机构，否则会把料段拉斜或拉掉，出现大量废品。开钳机构的传动方式，根据不同型号机器的实际情况进行安排（如果用滚子冷镦机镦钢球需加凸模推出）。



来源：《轴承》1999年07期
