四列圆锥滚子轴承 KV（TQO）的特点与零部件名称及代号
发布时间：2013-07-23 浏览次数：1286
1.特点
轧辊轴承在尺寸上受到辊颈直径与Z小辊径的制约。
四列圆锥滚子轴承的设计特点就是，在有限的空间内，尽可能加大额定载荷。
此种轴承由2组内圈组件、3组外圈及隔圈组成。
为了使轧辊和轴承座的装拆易于进行，此类轴承在辊颈上采用间隙配合。因而，为了防止滑移造成辊颈与轴承内径面烧粘，还须对配合面进行润滑。另外，为了防止滑移引起内圈及内隔圈的端面发生磨损、烧粘，特地在内圈单面及内隔圈两面设了润滑槽。而且，双列外圈及外隔圈上也设有供给润滑剂的润滑孔与润滑槽。
内圈外侧面因滑移造成的发纹，可能构成内圈破裂的原因。为了防止此类破裂，提高轴承抗冲击强度，套圈主要采用渗碳钢材。 保持架分为筐型与支柱型。
2.零部件名称及其代号

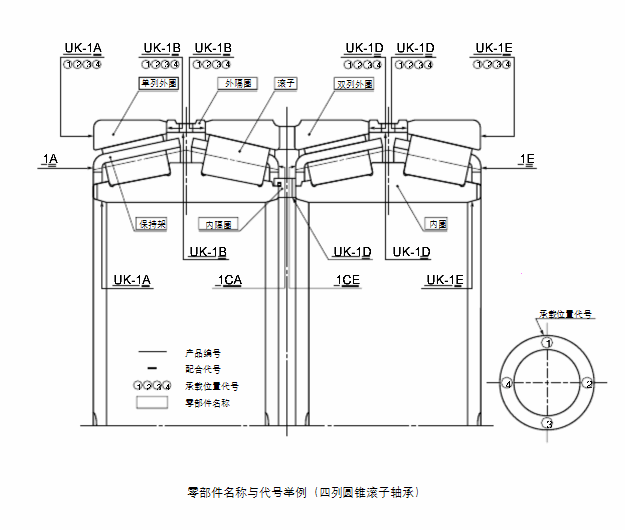

如图所示，轴承除了公称代号之外，还标有每组轴承通用的产品编号与表示配合顺序的配合代号。产品编号用于防止各类轴承组装时出现混乱，配合代号则表示各个零部件在轴承内所处的位置。一旦这些零部件组装出现差错，就会造成轴承游隙过小，引起烧粘，或者过大而挤占承载区，导致轴承疲劳寿命缩短，因此，应引起足够重视。
另外，在轴承外圈圆周等分4点上，还标有承载位置代号（采用外圈旋转者，标于内圈）。为使轴承寿命延长，请在每次拆卸清洗后重新组装时，将外圈错开90度，变换承载位置使用。
摘自：《NSK轧辊专用轴承使用说明书》
