φ2.7m×4m球磨机边缘传动弹性圈柱销联轴器的改进

发布时间：2013-07-09 浏览次数：397

张松平
（韶峰水泥集团）

　　我公司∮2.7m×4m生料球磨机边缘传动部曾多次由于振动过大而引起地脚螺栓断裂、轴承座整体掀翻的恶性事故，经研究分析，认为事故的根源是传动部联轴器上的弹性圈和柱销的失效。在对该部位改进后，再未发生类似事故，磨机运行状态良好。
　　1　原结构存在的问题
　　该联轴器为TL型弹性圈柱销联轴器，内孔径为∮178mm，外径为∮500mm，轴孔深250mm，采用ZG35加工而成，一侧为∮380mm的圆上10个∮88mm孔均布，另一侧为∮380mm的圆上1：10的10个锥孔均布，锥孔的大端直径为∮46mm。

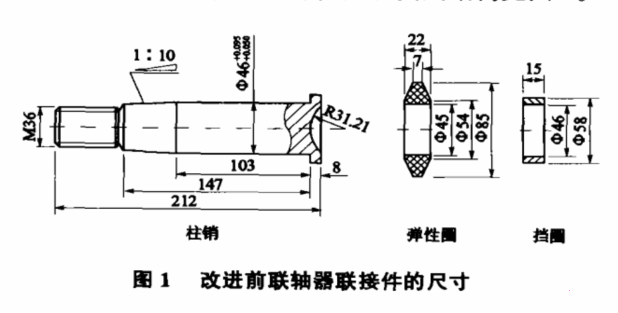

　　改进前联接联轴器的柱销采用45钢加工而成，弹性圈采用∮45×∮85的标准弹性圈，挡圈外径为∮58mm、内径中∮46mm、宽15mm，每个柱销上用5个弹性圈1个挡圈联接，柱销、弹性圈和挡圈结构见图1。

　　出现的问题有：弹性圈轮廓变小、撕裂、破碎，Z后失去作用，形成柱销本身与一侧联轴器直接传递动力，柱销断裂，并波及整个传动轴，地脚螺栓松动、断裂，传动中心线发生位移；柱销长度不够而引起强度不够，易断裂；挡圈外径、宽度过小，易切入弹性圈中，未起到挡圈压紧的作用，并且加速了弹性圈的损坏。据统计，联轴器的联接件只有1个星期的使用寿命，主要是弹性圈损坏，以往每年1台磨机需更换弹性圈约1500件，柱销100～200件。
　　2　改进措施
　　1）增加柱销的长度，约为1个弹性圈的长度（一边联轴器上的孔尚有足够深度），使柱销总长由212mm变为239mm，从而增加了柱销的强度。
　　2）将弹性圈的外围宽度加宽，由原来的7mm增加到16mm，其外围尺寸的变化加大了弹性圈受力的接触面积。
　　3)将挡圈外径增大4mm，宽度加宽2mm，使挡圈不易切入弹性圈中，弹性圈受挤压起到预紧联轴器孔的作用，并能使弹性圈受力均匀、强度一致。

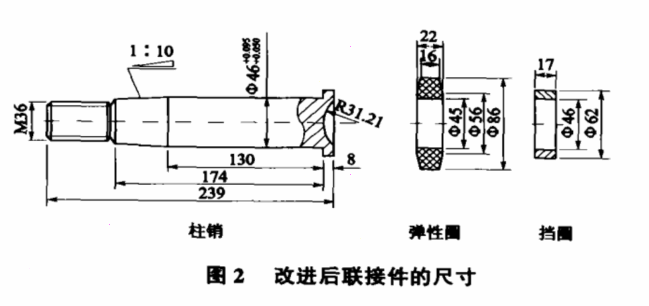

　　改后的联接件结构见图2。改进前后联轴器的装配见图3。

　　3　效果
　　改进后每个柱销上可装6个弹性圈、1个挡圈。由于加大了各部件尺寸，增加了其所承受的扭转力，弹性圈的使用寿命可达半年以上，保证了整个传动部运转平稳。

来源：《水泥》2003年06
