加工轴承座同心孔夹具
发布时间：2013-07-11 浏览次数：636
宋洁 李孝军 王素俭
（信阳木工机械股份有限公司）

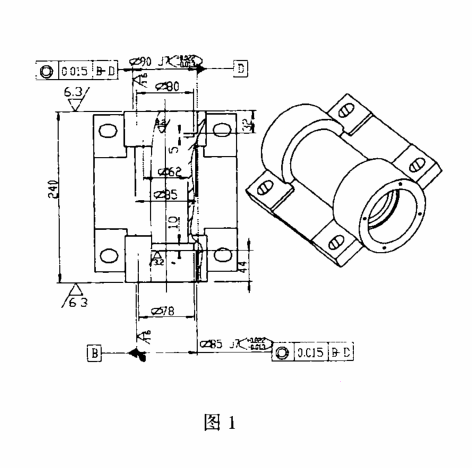

图1所示的轴承座零件是我公司重点产品的关键件，其两端轴承孔的同轴度要求为0.015mm以内，并且还有一系列的公差要求。加工难度大。以往在镗床T68上加工按通常的方法有几种，其中一种方法是加工完右端内孔后，采用镗刀往回拉的形式加工另一端内孔；另一种方法是用调转工作台的方法加工两端同心孔。但都因镗杆（主轴）伸出太长，刚性较差，均难保证其精度。以上两种方法 加工显然达不到要求，而且偏差测量困难，也不易保证，费时、费力、加工效率极低，加工质量也很难达到。为此，我们设计了一种夹具，满足了生产需要，效果也很好，现介绍如下：

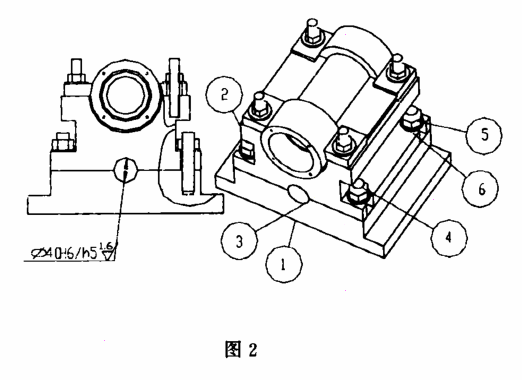

其夹具结构如图2，它是由下座1、上座2、定位轴3、螺栓4、螺母5、垫圈6等件组成，件1固定在工作台上，通过件3与件2定位连接。件1、件2接合处Ø40孔与件3Ø40外圆配合加工，其配合间隙在0-0.01mm范围内，粗糙度为1.6。
操作时，先将夹具放置于镗床工作台上，以Ø40孔找正使其与主轴中心线重合，固定后将零件按图示方法装入夹具体内，用螺栓、螺母紧固，先加工零件一端Ø90J7及其端面，然后松开件4、件5、件6，将零件连同件，一起调头，旋紧螺母，即可加工另一端内孔及端面。采用上述方法操作简单，方便、可靠。该夹具的定位靠定位轴与上、下座的内孔定位，这样既保证了定位的准确性，提高了工效，又保证了质量，节省了操作时间，得到了工人师傅们的一致好评。
