弹性组片联轴器
发布时间：2013-06-07 浏览次数：721
杨桦
（沈阳电力机械厂）
弹性组片联轴器是国外近期出现的一种新型联轴器，主要用于矿山、煤炭、重型机械的传动中。根据我们研制和实践证明，这种联轴器具有传动功率大、稳定可靠、寿命长、结构简单、拆卸方便等优点。其缺点：轴向安装尺寸较大。

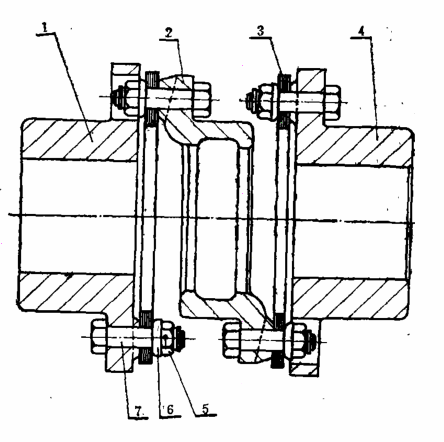

弹性组片联轴器结构如附图所示。它由主动法兰盘1、联轴盘2、弹性片3、从动法兰盘4、螺母5、球垫6和螺栓7等组成。主、从法兰盘和联轴盘均采用ZG35号钢，经调质处理加工而成。应确保盘上螺孔的精度和形位要求，从而使受载均衡。孔的凸台应做成球面，以防棱边损坏弹性片。
弹性片用厚0.5mm毫米的1Cr18Ni9Ti不锈钢板制成。其尺寸大小和每组片数多少，应根据所传递的扭矩和工作稳定性而定。一般安全系数为2.5-3。
弹性片被螺栓分成相等的节距，按传动时的受力状况可分为拉伸节和压缩节。扭矩传递主要靠拉伸节；而压缩节的刚性对工作稳定性又有较大的影响，这与其厚度和孔数有关。因此，设计时应避免使相邻二螺栓孔轴心线偏向弹性片内孔方位。否则，将会使压缩节造成折翘。
这种联轴器在使用时应注意以下几点：
1、当有角位移时，应在两相邻的弹性片表面涂一层二硫化钼润滑脂，以减少摩蚀。
2、当相连接的两个轴都是由两个轴承支撑工作时，往往会出现径向偏差，因此，应采用可浮动联轴盘和双组片，以实现误差补偿。
3、如角位移较大，还可以采用多组弹性组片串联的方法满足要求。
附图：
来源：《重型机械》1984年09期
