内径测量报告

发布时间：2013-05-29 浏览次数：963

　　被测工件：内径标号为Φ15的圆环工件
　　测量仪：内径千分表
　　内径千分表用于内尺寸精密测量（分单体式和接杆）
　　测量方法：直接法测量
　　测量步骤：
　　1）内径千分表在测量及其使用时，选择相应尺寸的接杆与其测微头连接，依次顺接到测量触头；
　　2）校准，首先调好螺旋测微器尺寸为15.00mm，保持测微器尺寸不变，用测微器测内径千分表侧头，此时千分尺表针偏转，旋转表盘，使指针指向0刻度；
　　3）校准完毕，测量工件，对好零位的内径百分表，不要松动其弹簧卡头，以防零位变化。把侧头放入被测工件内径，此时千分表指针有偏移，测杆应该与环规以及被测孔径垂直，应在孔的轴线方向来回摆动，既在径向找Z大值，在轴向找Z小值。应看测微头固定和松开时的变化量，记录数据；

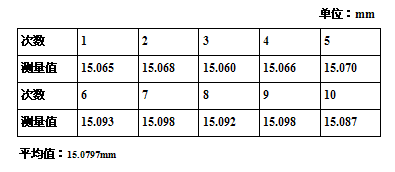

　　4）改变测量头位置，多测部位，重复操作，记录数据。多次测量数据如下表所示
　　测量数据：

　　问题提出：
　　1）较准时，用螺旋测微器校准，而千分表和测微器的Z小分度值均为0.01mm，会不会校准产生误差？
　　2）接杆与其测微头的连接，用的力度不同连杆与侧微头连接的深度也不同，是否存在误差？
　　测量分析：
　　由工件的测量结果与其公差范围，判断其代号是否合格。误差来源，影响内径尺测量误差，主要因素为受力变形误差（接杆与其测微头连接时产生误差）、温度误差、读数瞄准误差、校准误差、测量操作误差（测杆与环规以及被测孔径不垂直）。测头测量面是否磨损，如果测量面有棱，说明测量面已经不是圆弧面，这样的测头则不能用。
　　注意事项：
　　选择接杆探头时应与被测工件尺寸相符；
　　轻拿轻放，避免装置、测量面与鉴锐物碰击，防止磨损；
　　旋入接杆探头时，不要用力过大，使螺纹磨损，影响测量结果；
　　测量内径时，测杆应该规以及被测孔径垂直，多次测量。
