D022型轴承测量仪表点及压点的改进
发布时间：2013-05-29 浏览次数：946
赵元军 王国宏 董文杰
（哈尔滨轴承集团公司）

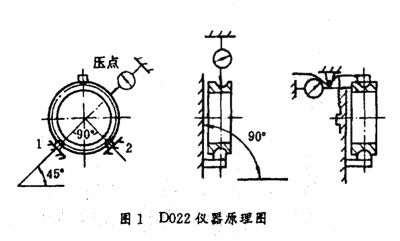

D022型轴承内沟测量仪是轴承制造厂大量使用的常用仪器，仪器的底座由铸件制成，带槽的铸铁板及铰链固定在底架上，所有部件均装置在铸件板的槽中，并能做前后调整，平板上部带平支点的杠杆在弹簧的作用下与沟道紧靠，并将轴承内圈始终压在支点1、2上，如图1所示。
装配分选内圈尺寸所选用的仪器大部分是D022仪器，改进前由于原压点采用的是合金压点，表点采用的也是合金表点，在装配分选过程中造成了沟道的划伤，深度约为5～10μm，使轴承成品振动波动值大，产生异常声音，造成了成晶振动值合格率低，达不到产品出厂要求。

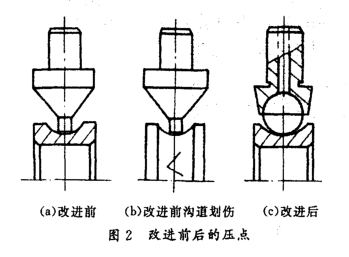

为了提高轴承质量，降低振动值，我们对压点及表点做了改进，即压点采用对应轴承型号的成品球压点，表点也改为相应的小于成品内圈沟半径的成品球表点。合金压点对沟道造成的划伤及改进后的压点如图2所示。

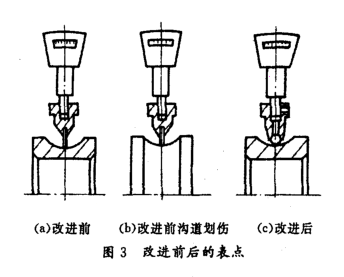

合金表点对沟道造成的划伤及改进后的表点如图3所示。经过分选后测振动值，以6204产品为例，厂控标准为41dB，分别抽20件同一球差成品，改进压点、表点前后振动值的对比见表1。
从改进前后的测量结果可以看出，改进后的轴承振动值较改进前大大降低且示值稳定。另外由于压点采用了成品球，其在对表过程中找中心位置既方便又准确、且操作容易、分选尺寸精确、分选效率高，给仪表的调整操作带来了极大的方便。
