角接触球轴承实体保持架内径压印锁量工艺改进
发布时间：2013-06-03 浏览次数：680
康华 高国庆
（西北轴承股份有限公司，宁夏，银川 750021）
我公司生产的角接触球轴承，部分保持架为青铜实体保持架。装配时，为了防止钢球从保持架内径方向掉出，产品图上规定钻孔后在保持架内径上压印。但在实际生产中，经常出现锁量过大或过小，因而造成装配困难。下面以QJ324Q4（176324QT）保持架为例，对压印锁量工艺的改进作一论述。

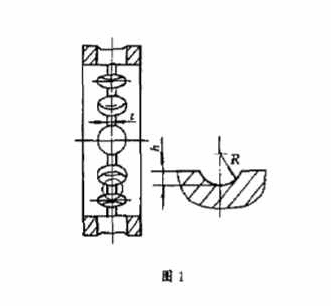

图1所示为产品图压印锁量尺寸，R、t和h由试压规定，其要求为装配时钢球从内径方向推入兜孔后不能掉出。原压印锁量为利用模具在压力机上完成，由于材料及内径公差的影响，压轻了不能锁住钢球，压重了装钢球时容易掉渣，造成装配困难。

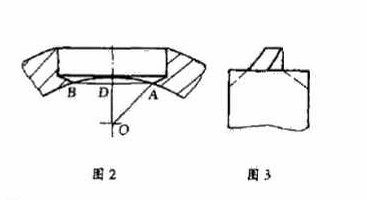

图2所示为改进后的工艺，OA为保持架内径的尺寸，AB为孔的弦长，应小于或等于钢球直径。A、B两点的连线与兜孔中心线相交于D，则有
这样就可以将原来的圆柱孔改为圆柱－圆锥孔，利用兜孔的弦长，在两点留出AB锁量，只要将原来的直刀改为带角度的刀（如图3中虚线所示），就会加工出图2所示的带锁量孔，此锁量与保持架为一整体，避免掉渣，锁量在钻孔时直接加工出来，省去一道工序。锁量的大小可以通过改变刀的角度及钻孔深度来控制，另外，锁量应考虑去除毛刺的影响。经过试装，效果非常好。
来源：《轴承》2000年第5期
