关键词：深沟球轴承；外圈；径向跳动；测量仪；卡爪；改进
　　1　问题的提出
　　B014轴承测量仪主要用于测量外径100～200mm深沟球轴承外圈径向跳动和外圈端面对沟道的跳动。仪器铸铁底座上有3个导轨，3个可调的卡爪分别固定在3个导轨上。3个可调卡爪上各设有一个台阶，用于把轴承内圈支承起来并定位。两个可调表架用于装夹仪表，测量外圈径向跳动的仪表架可水平移动，其上面的表套可上、下移动；测量外圈端面对沟道跳动的仪表架可以水平方向移动。测量轻、中、重系列深沟球轴承外圈径向跳动和外圈端面对沟道跳动时，轴承内圈基准端面接触在仪器卡爪台阶面上并固定后，外圈处于自由状态，分别调整两个表架在仪器底座上的位置，使一仪表的测头接触外圈表面的中间位置，另一仪表的表尖通过测头接触外圈基准端面的中间位置。在外圈施加一稳定中心轴向载荷，旋转外圈进行测量。而当测量超轻及特轻系列深沟球轴承外圈径向跳动和外圈端面对沟道跳动时，将轴承内圈基准端面放入仪器卡爪台阶面上并经固定后，由于外圈端面与卡爪的台阶面接触外圈不能旋转，因而无法进行测量。经分析，产生上述问题的原因是：B014仪器原卡爪台阶面径向宽度为11mm，而超轻及特轻系列轴承内圈表面素线至外圈内径素线之间径向距离不足11mm，当轴承内圈一端面接触仪器卡爪台阶面时，外圈端面因接触到卡爪台阶面而不能旋转，所以该仪器不能测量超轻及特轻系列深沟球轴承外圈径向跳动和外圈端面对沟道的跳动。
　　2　改进措施

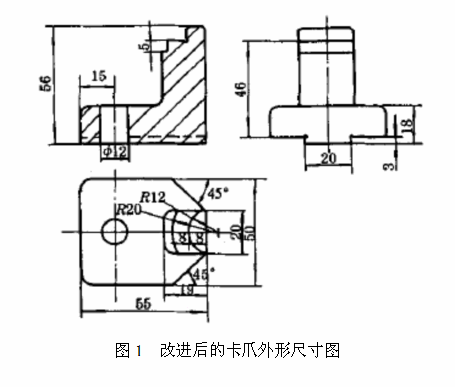

　　针对存在的问题，对原卡爪的结构进行了改进。改进后的卡爪有两个台阶面（见图1），一个台阶面的径向宽度改为8mm，卡爪的周向宽度改为20mm，圆弧面半径由16mm改为12mm，是根据内径25mm确定的，可用来装卡轻、中、重系列深沟球轴承。另一个台阶面的径向宽度为3mm，是根据内径45mm的超轻及特轻系列深沟球轴承内圈端面径向宽度尺寸而确定的，可用来装卡超轻及特轻系列深沟球轴承。

　　改进后，在测量深沟球轴承外圈径向跳动和外圈端面对沟道的跳动时，其测量范围由外径110～200mm扩大到62～200mm，仪器卡爪既能装卡轻、中、重系列轴承，又能装卡超轻及特轻系列轴承。
　　采用改进后的卡爪测量时，卡爪与仪表装置配合调整，测量范围扩大，更换不同类型、不同系列轴承时，不需更换卡爪，一套卡爪能测量各种系列中小型、中大型深沟球轴承外圈径向跳动和外圈端面对沟道的跳动。不但方便，而且提高了工作效率，降低了仪器成本，具有一定的推广价值。

来源：《轴承》2005年第7期
