直线导轨无侧向固定螺钉的安装
发布时间：2013-04-12 浏览次数：761

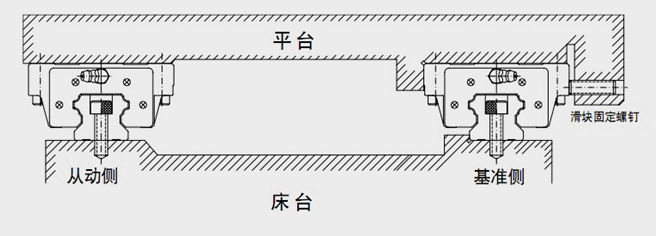

在无固定螺钉的安装例中，为确保从动侧导轨与基准侧导轨间的平行度，导轨可依下列所示安装。
1、基准侧导轨的安装
1.1虎钳夹紧法
先使用装配螺丝将导轨底部基准面大概固定于床台底部装配面，再用虎钳将导轨侧边基准面逼紧床台侧边装配面，以确定导轨位置后，使用扭力板手，以一定的扭力按顺序锁紧固定螺丝。
2、从动侧导轨的安装
2.1直线块规法
将直线块规置于两支导轨间，使用千分量表校准直线块规，使之与基准侧导轨之侧边基准面平行，再依直线块规校准从动侧导轨，从导轨的一端开始校准并依序以特定的扭力锁紧装配螺丝。
2.2移动平台法
将基准侧两个滑块固定在一个测定平台上，而从动侧只装上一个滑块，其导轨与滑块都尚未紧固于床台与平台，使用附于从动侧滑块顶面千分量表，量测从动侧滑块的侧基准面，从导轨的一端开始校准并依序以特定的扭力锁紧装配螺丝。
2.3仿效基准侧导轨法
将基准侧线轨的两个滑块及从动侧线轨其中一个滑块固定于平台，再将从动侧的导轨及其另一个滑块约略分别固定于床台及平台，以基准侧导轨为准移动平台，从导轨一端开始，边确认从动侧直线导轨的滚动阻力，边依序以特定的扭力锁紧装配螺丝。
2.4专用工具法
使用专用工具确定从动侧导轨的位置，并依序以特定的扭力锁紧装配螺丝。
