A036B型豪猪开棉机给棉罗拉轴承座的改造
发布时间：2013-04-18 浏览次数：987
李忠贵
（湖北省荆门市众和纺织有限公司）
我公司使用的是A036B型豪猪开棉机，该机给棉部位的钢罗拉与轴承座之间采用滚针轴承4S24907，其安装比较复杂。在使用过程中滚针轴承的滚针经常断裂，造成钢罗拉轴与轴承座磨损严重，不能保证正常生产，其维修费用较高。为此，我们对该部位进行了技术改造。
改造的方法如下。
（1）取消原给棉罗拉两端的轴承座及轴承座内所有部件。

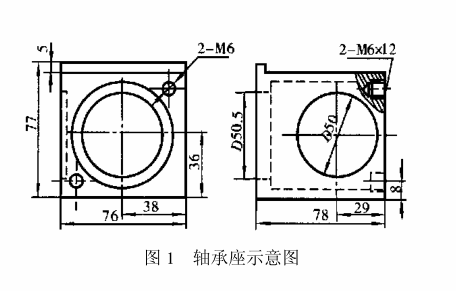

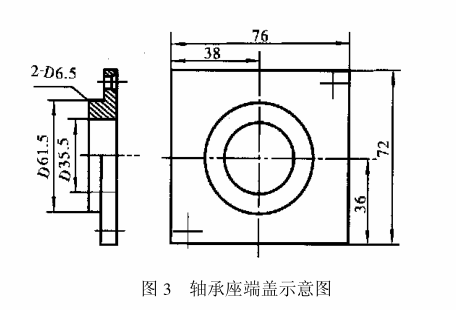

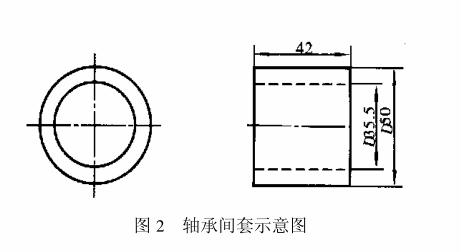

（2）按图1、图2、图3加工轴承座4件（注意轴承座上弹垫凹坑有左右手之分），轴承间套4件，轴承端盖4件。注意图1中D50圆坑为簧垫（103120515）的固定位置。
（3）将原来轴承座压轨厚度由38mm改为33.5mm。
（4）滚针轴承4S24907由8个107单列向心球轴承代替。
以上加工配件在给棉罗拉轴上安装位置及顺序为：轴承座、107单列向心球轴承、轴承间套、107单列向心球轴承、轴承座端盖。
改进后，经过我公司五年来的运转证明，不但减少了机物料消耗，而且大大地提高了设备运转效率。
来源：《棉纺织技术》2003 年2月
