手动敞开式扇形插板阀机械传动部分的改进

发布时间：2013-04-26 浏览次数：592

杨丽伟
（秦皇岛冶金机械有限公司）

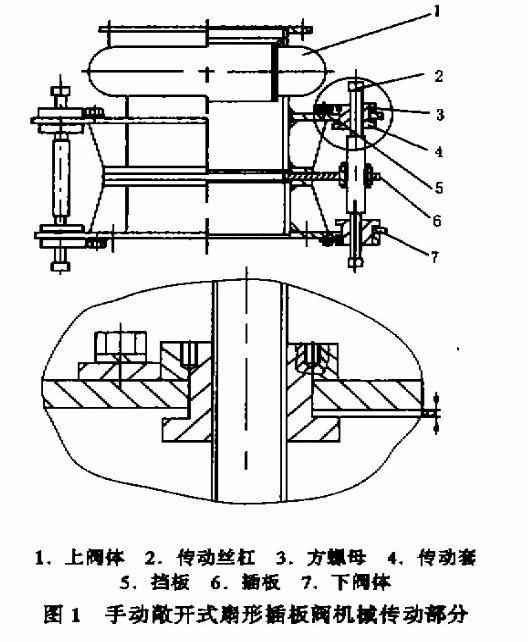

　　扇形插板阀是应用在煤气管道上的一种插板式隔断阀。该阀安装在室外，工作时为常开式。高炉休风时，扇形插板关闭，切断煤气管道。扇形插板的夹紧机构采用机械夹紧。根据其结构形式，分为手动敞开式插板阀和液动或电动自动封闭式插板阀。由于手动敞开式插板阀具有结构简单，重量轻，密封效果好等特点，使用较广泛。但该结构的机械传动部分存在着阀门开启不到位，插板转动费力，密封圈经常因摩擦而脱离密封槽等问题。这样不仅影响效率，而且也容易使密封圈损坏，因此对传动部分进行了改进（图1）。

　　该阀上阀体带有仲缩器，以便打开阀门时对阀门的轴向位移起补偿作用。传动丝杠的表面镀Cr，保证与传动套配合不因生锈而卡住。丝杠两端的螺纹分剐为左旋和右旋，当放松或夹紧插板时，用手动扳手均匀地旋转3根丝杠，使上下阀体与阀板迅速脱开或夹紧，为扇形插板的换向做准备。方螺母与传动套之间用顶丝固定，方螺母的厚度不可太薄，防止压力过大造成损坏。传动套的材质为锡青铜，这种材料具有很好的耐磨和耐蚀性，可以保证阀门露天使用时，传动部分不生锈。传动套法兰与上下阀体连接板之间有5～10mm间隙，防止在传动过程中卡住。挡板用来控制方螺母，使其不能旋转。其厚度应大于传动套法兰与上下阀体连接板之间的间隙。
　　改进后的插板阀具有传动省时省力，插板换向快，密封效果好等优点，受到用户欢迎。
　　参考文献
　　【1】成大先•机械设计手册【M】.北京:化学工业出版社.1994.

来源：《阀门》2001年第3期
