轴承检查仪用于同步环圆度检测使用说明
发布时间：2013-02-20 浏览次数：1006

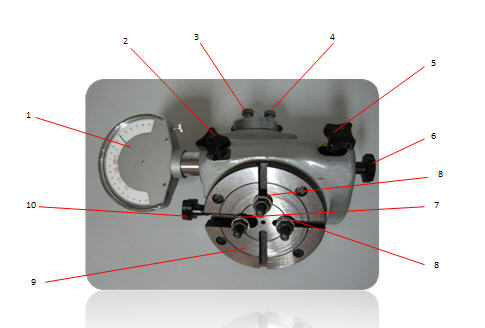

一、结构简图
1.指示表；2.指示表紧固螺钉；3.限位螺钉；4.测力调整螺钉；5.紧固螺钉；6.微调螺钉；7.活动测头；8.固定测头；9.工作台面；10.活动测头调整螺钉

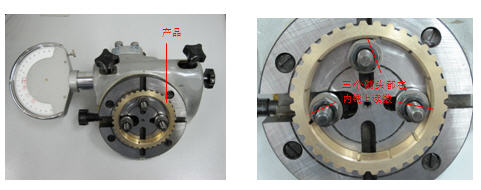

二、测量时示意图
三、使用说明
1.调整限位螺钉3，使活动测头7在一定范围内移动。
2.调整测力调整螺钉（测量内径时旋入，测量外径时旋出），使测量支点产生足够的压力（10±0.3）N。
3.把齿环安放到工作台面9上，在直径上调整两个固定测头8和活动测头7的位置，使其三个测头大致在齿环内锥直径上。
4.锁紧固定测头8，将活动测头的调整螺钉10向内移，移动活动测头7与齿环内锥面接触，锁紧活动测头。
5.松开坚固螺钉5，调整微调螺钉6，使测头与指示表1接触，并使指示表上的指针移到表盘大致中间的位置。
6.调整指示表上的螺钉，使表盘上刻度移动，对准一个零位。
7.转动齿环一圈，指示表上指针的变动量为△x，注意三个测头与油槽接触时的示值不能计算在内。
产品圆度=△x-0.015
说明：此公式是30件产品分别用圆度仪、三坐标和轴检仪检测，对比检测数据得到。
