回转支承的应用范围及选型计算
发布时间：2013-02-19 浏览次数：834
（万达回转支承技术科）
一、应用范围
新一代的回转支承应用已经非常广泛了，只要符合使用回转支承的条件就行，以下是应用范围明细：
工程机械
回转支承应用广泛，工程机械是回转支承Z初应用也是应用Z广泛的地方，如土方机械、挖掘机、解体机、堆取料机、平地机、压路机、强夯机、凿岩机械、掘进机等。其他的还有：
混凝土机械：混凝土泵车、混凝土搅拌布料杆一体机、带式布料机
给料机械：圆盘式给料机、混砂机
起重机械：轮式起重机、履带式起重机、门座式起重机、塔式起重机、叉式起重机、随吊机、龙门起重机
地基处理机械：冲击式反循环钻机、回转式钻机、冲击式回转式钻机、旋挖钻机、反循环回转钻机、正循环回转钻机、长螺旋工程钻机、潜水工程钻机、静压桩机、打桩机
工程船舶：挖泥船
专用车：桥梁检测车、消防车、擦窗机、平板运梁车、高空作业车、自行式高空作业平台
轻工机械：饮料机械、吹瓶机、包装机械、灌装机、回转理瓶机、注塑机
船用起重机
各种设备平台
除了各种工程机械之外，回转支承的应用范围已经在逐渐扩大，目前类似港口设备、冶金设备、钻进平台等设备平台已经开始大范围使用回转支承代替原始轴承。
港口设备：港口起重机、正面吊
新能源设备：风力发电设备、太阳能发电设备
冶金设备：冶金起重机、钢包回转台、抓钢机、泥炮、吹氧装置
游乐设备：摩天轮等
机场设备：机场加油机
军工设备：雷达、坦克等
机器人：码垛机器人、焊接机器人、机械手
医疗设备：伽马刀
环保设备：刮泥机
停车设备：塔式车库
钻井平台设备、厨具设备、数控设备（线切割机、淬火机床）、砖机
建筑结构：迪拜旋转塔
二、回转支承选型计算
回转支承承载能力曲线
万达产品样本中每个型号的回转支承都对应一个承载能力曲线图，曲线图可以帮助用户初步地选择回转支承。
曲线图中有二种类型的曲线，一类为静态曲线（1线），表示回转支承保持静止状态时所能承受的Z大负荷。另一类为回转支承螺栓负荷曲线（8.8、10.9、12.9线），它是在螺栓夹持长度为螺栓公称直径的5倍，预紧力为螺栓材料屈服极限的70%时确定的。
回转支承选型计算方法
1、静态选型

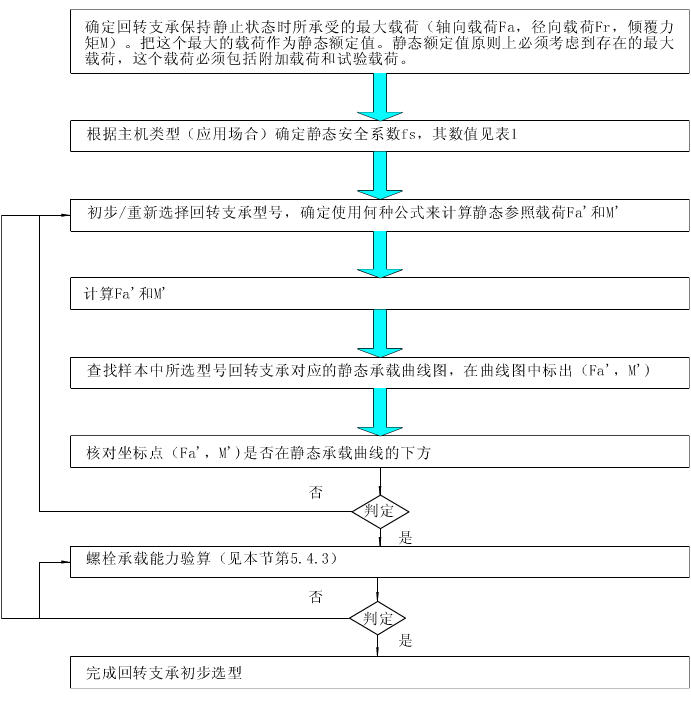

（1）选型计算流程图：
（2）静态参照载荷Fa’和M’的计算方法：
单排四点接触球式回转支承的选型计算分别按承载角45°和60°两种情况进行。
方法I（a=60°）
Fa'=(Fa+5.046*Fr)*fs
M'=M*fs
方法II（a=45°）
Fa'=(1.225*Fa+2.676*Fr)*fs
M'=1.225*M*fs
式中：Fa'－回转支承当量中心轴向力（104N）
M'－回转支承当量倾翻力矩（104N.m）
fs－回转支承静态工况下安全系数（见表A1）
然后在曲线图上找出以上两点，其中一点在曲线以下即可。
单排交叉滚柱式
Fa'=(Fa+2.05Fr)*fs
M'=M*fs
双排异径球式
对于双排异径球式回转支承选型计算，当Fr≤10%Fa时，Fr忽略不计。当Fr≥10%Fa时，必须考虑轨道内侧压力角的变化，其计算请与我们联系。
Fa'=Fa*fs
M'=M*fs
三排滚柱式
三排滚柱式回转支承选型时，仅对轴向滚道负荷和倾覆力矩的作用进行计算。
Fa'=Fa*fs
M'=M*fs
2、动态选型
对于连续运转、高速回转和其它对回转支承的寿命有具体要求的应用场合，请与我公司技术部联系。
3、安装螺栓承载力验算：
把回转支承所承受的Z大载荷（没有乘静态安全系数fs）作为选择螺栓的载荷。
查对载荷是否在所需等级螺栓极限负荷曲线以下；
若螺栓承载能力不够，可重新选择回转支承，或与我公司技术部联系。

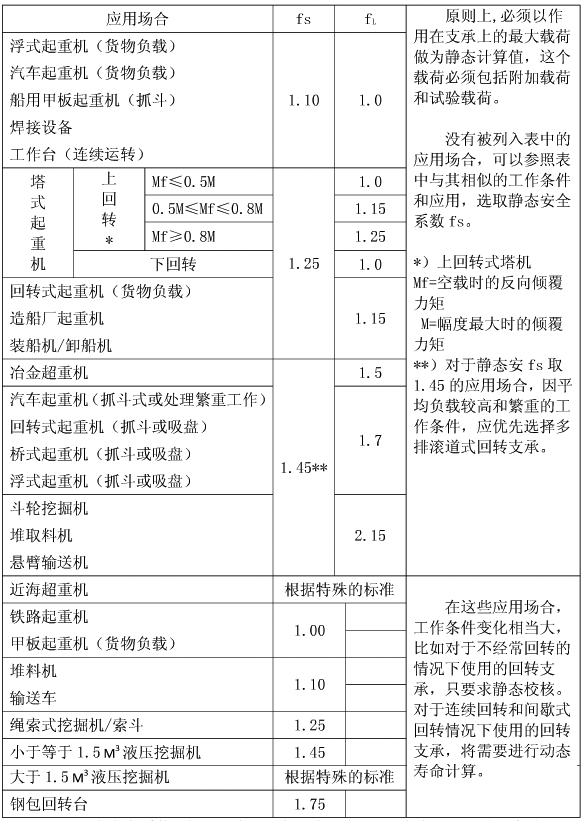

表1
注：fL为动态安全系数，它必须结合动态承载曲线使用。它来源于经验和实验。是基于Z大工作载荷情况下的一个参照值。
