WY40ZR液压挖掘机动臂中间轴套结构改进
发布时间：2013-01-22 浏览次数：622
作者：李炳义
（辽宁抚挖重工机械股份有限公司）
WY40ZR反铲液压挖掘机动臂的中间轴套，改进前一直采用整体式结构，在生产加工过程中，经常反映加工困难，难以达到图纸设计要求，从而影响加工质量。

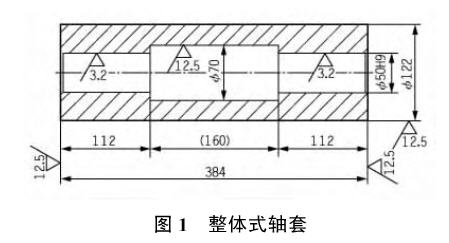

整体式轴套的结构如图1所示，材料为20号优质碳素结构钢棒料。

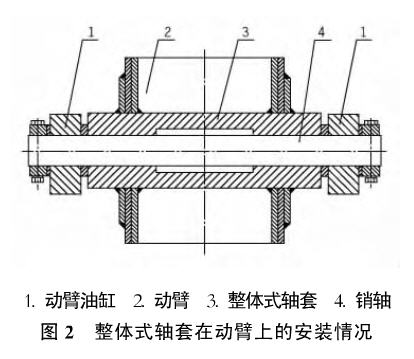

整体式轴套在动臂上的安装如图2所示。
整体式轴套在金属结构车间与动臂装配焊接后，到机加工车间加工￠50mm、￠70mm孔以及两端面，以保证轴套轴心线与动臂根部轴孔轴心线的平行度，并且与动臂的纵向中心线垂直。
按照图纸的设计要求，加工￠50mm孔比较容易，而加工￠70mm孔则有一定难度，主要表现为￠70mm孔的尺寸不易控制，测量尺寸不准，经常出现超差现象，且退刀时经常刮伤￠50mm孔的内表面。
通过对整体式轴套的结构分析，在不影响使用功能的前提下，采用3段焊接式结构见图3。
首先单独加工中间套￠70mm孔，然后把3段套焊接在一起，再把焊接式轴套焊接在动臂上。配焊后只需加工套的两端面和￠50mm孔。
焊接式轴套既保证了原设计的功能，加工合格率可达100％，而且比整体式轴套提高了加工效率。
来源：《建筑机械》2010年17期
