45钢中夹杂物的调查与分析
发布时间：2013-01-07 浏览次数：1008
作者：李永祥 李斌 李碧春
（重钢股份公司钢研所）
摘 要：本文对45钢中夹杂物的来源和造成45钢中夹杂物增加的原因进行了调查分析；通过调查分析，提出了防止45钢中夹杂物增加和降低45钢中夹杂物的措施。
关键词：45钢；夹杂物；调查；分析
1 前言
45钢作为一种优质碳素结构钢，主要用于加工齿轮、轴承等汽车、摩托车配件，市场应用较为广泛，但对其钢材实物质量要求较高。重钢随着整个产能的扩大，45钢产量也大幅提高，年产量达20万吨。虽然总体质量能满足市场的要求，但质量不稳定，每月都有一定量的用户质量异议发生，其发生率在公司生产的所有钢种中是Z高的。特别是2006年7月以来，随着45钢产量的进一步扩大，质量波动较大，用户质量异议也较多，而造成用户质量异议多的主要原因为钢中夹杂物和折迭，其次为裂纹。对此，于2006年10月份开展了45钢夹杂物调研工作，通过生产试验，从冶炼、精炼、连铸、轧钢工序取样进行检验分析，对夹杂物的来源、分布等情况调研后，提出了防止45钢中夹杂物增加和降低45A钢中夹杂物的措施。
2 调查方案
2.1 生产工艺：80t转炉冶炼—LF精炼—5机5流150x150mm2断面连铸—轧钢（轧制规格Φ60）。
2.2 调查钢种为45A钢，在设备和工艺正常条件下，按现有45A钢工艺制度执行。
2.3 在一个中间包浇次上连续试验4炉。
2.4 冶炼工序取终点渣样，精炼、连铸工序取气体样、夹杂样、渣样。
2.5 铸坯低倍检验后，再做夹杂物分析和金相检验，轧材做塔形检验、夹杂物分析，轧材缺陷做金相和电镜检验分析。
3 现场试验工艺控制
3.1冶炼工艺
冶炼采用脱硫铁水，其工艺参数控制情况见表1、2。从表1、2可知，总体上看，冶炼控制良好。

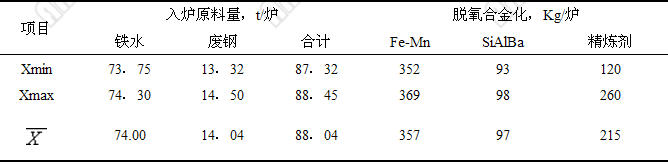

表1 45A钢冶炼原料及脱氧合金化情况

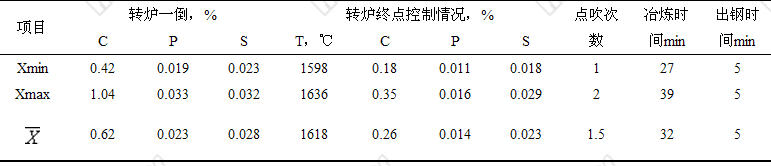

表2 45A钢冶炼工艺参数控制情况
3.2 LF精炼工艺
LF精炼工艺参数及钢液成份控制情况见表3、4。从表3可知，保证出钢量稳定的工作还有待加强。从总体上看，LF精炼工序操作稳定正常，钢的成份控制良好。

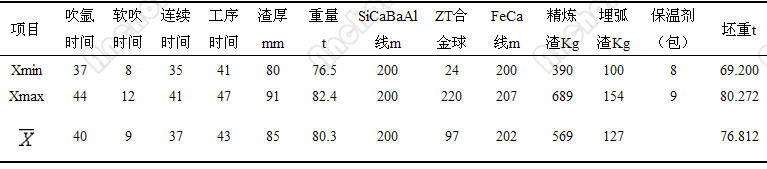

表3 45A钢精炼工艺参数控制情况

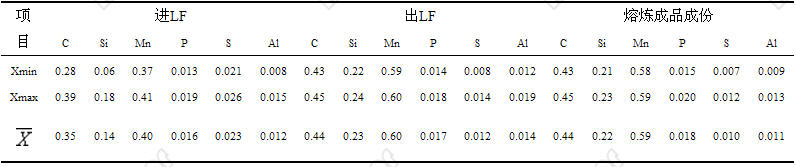

表4 45A钢LF精炼前后成份变化情况
3.1连铸工艺
本次试验均在一个中间包浇次中进行，试验炉次为同一中间包浇次的第5~8炉。采用五流浇注，涂料中包，Al-C质水口，结晶器电磁搅拌、液面控制技术、全程保护浇注，中包下水口浸入钢液深度60~80毫米。从总体上看，连铸工序除了浇注过程中，每炉不时有1~2流出现结晶器液面翻卷现象外，其它操作平稳、顺行，无异常。其连铸工艺参数控制情况见表5。

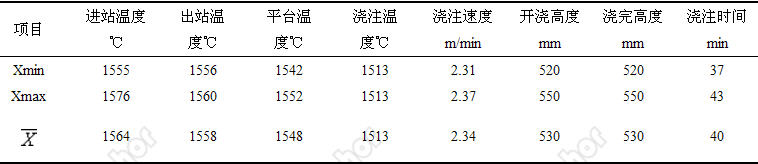

表5 连铸工艺参数控制情况
4 试验结果及分析
4.1 渣样检验分析

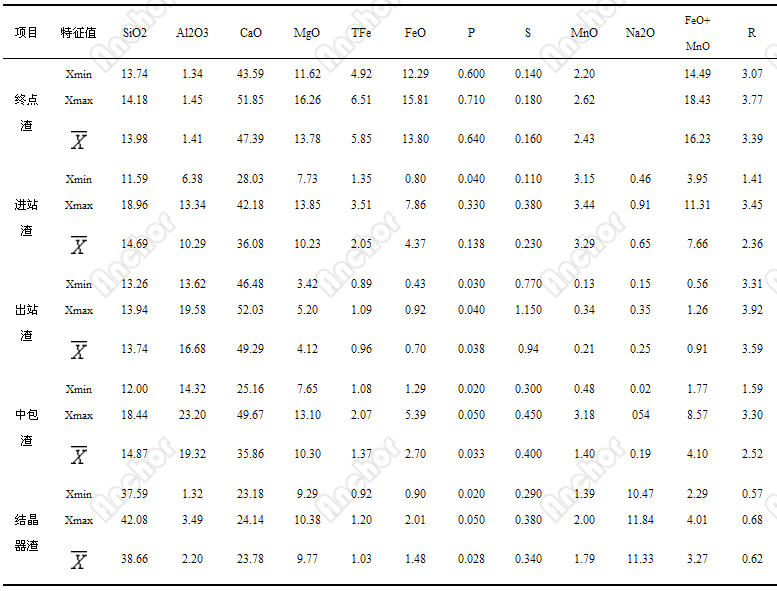

表6 过程渣样检测结果
将表6中的Al2O3、MgO、FeO、FeO+ MnO、R作图，如图1所示：

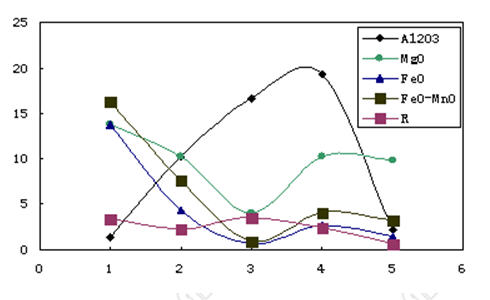

图1 渣的部分成分和碱度（R）变化图
1.转炉终点渣；2.进LF站渣；3.出LF站渣；4.中包渣；5.结晶器渣；
从表6可知：
4.1.1 LF精炼前渣中(FeO+MnO)含量较高，四炉钢平均值为7.66%(波动范围3.95%~11.31%)，不利于精炼前期的脱硫和脱氧。因此，为了保证脱硫效果，需控制炉渣中(FeO+MnO)含量。从图1可知，渣中(FeO+MnO)从转炉终点→进LF站→出LF站逐渐降低，出LF站→中间包增加，而且增加幅度较大，说明从大包至中间包保护浇注不良，钢液有二次氧化现象发生。
4.1.2 w(FeO) 含量反映了钢水二次氧化的趋势，其含量越高，越容易发生二次氧化。由图1可知，与钢水接触的渣中w(FeO)含量，在经LF处理后降到了0.7%，但在中包渣中却增加到2.7%，Z高达到5.39%，并且渣中SiO2也在增加，碱度在下降，这反映出中包渣具有较强的氧化性，易导致钢水发生二次氧化。
4.1.3 试验炉次中间包渣的平均成份与原始渣成份比较，渣中Al2O3由8.78%增加到19.32%，波动范围为14.32%~23.20%，如此大幅度增加，除钢中Al2O3和含Al2O3的夹杂上浮被中间包渣吸收外，更主要来源于大包下渣。
4.1.4试验炉次结晶器保护渣的平均成份与原始成份比较，渣中SiO2由30.78%增加到38.66%，波动范围为37.59%~42.08%，CaO由20.7%增加到23.78%，波动范围为23.18%~24.14%，MgO由6.0%增加到9.77%，波动范围为9.29%~10.38%，从上述几项渣的成份变化情况分析，说明有中间包耐材浸蚀进入了结晶器，而且比例较高，另有一定量的中间包渣进入了结晶器。
4.2 钢中气体含量
45A钢各工序气体含量（PPm）分别绘制曲线如图2、3、4所示：

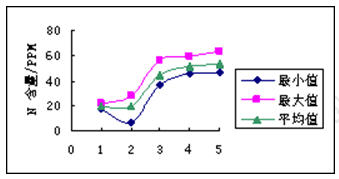

图2 各工序N含量变化
1.进LF；2.出LF；3.中间包；4.结晶器；5.铸坯；

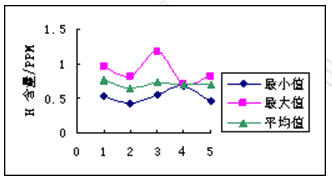

图3 各工序H含量变化
1.进LF；2.出LF；3.中间包；4.结晶器；5.铸坯；

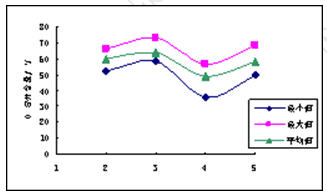

图4 各工序O含量变化
1.进LF；2.出LF；3.中间包；4.结晶器；5.铸坯
4.2.1从图2可知，从进LF—出LF—中包—结晶器中[N]含量变化为（ppm）：20—20—44—51PPm。可见，在出LF—中包、中包—结晶器中都有增N现象，尤其是出LF—中包过程，增N为120%，而且从有质量异议的工件扫描电镜中发现，裂纹处N元素含量达27.82%，表明存在二次氧化。因此，保护浇铸还要进一步改进。
4.2.2从图3中可知，H的变化不大，但由于试样存放时间长，成分检测结果偏低，但从变化趋势来看，H也有增加的趋势，应对耐火材料、辅料中的水分予以关注。
4.2.3从图4可知，铸坯T[O]平均为58ppm（Z大为68ppm），而优质45A钢的T[O]要求＜30ppm【1】。从图4看出：
①钢水从LF炉出站至中间包，钢水中T[O]量呈增加趋势，而钢中[N] 也呈增加趋势，这说明该过程存在钢水的二次氧化，其中大包注流的保护是关键；
②由于在结晶器内全氧量呈下降趋势，这说明钢水在中间包内夹杂物得到去除上浮；
③T[O] 在结晶器—铸坯过程中有所增加， N含量也呈增加趋势，这与凝固过程中偏析有关。
通过对各工序气体含量变化趋势的分析可知，钢水从LF炉出站至中间包的保护浇铸还有待进一步改进，以防止钢水的二次氧化。
4.3 钢中夹杂物含量
45A钢各工序中夹杂物检验分析结果见表7。对各工序夹杂物含量作图见图5、6。

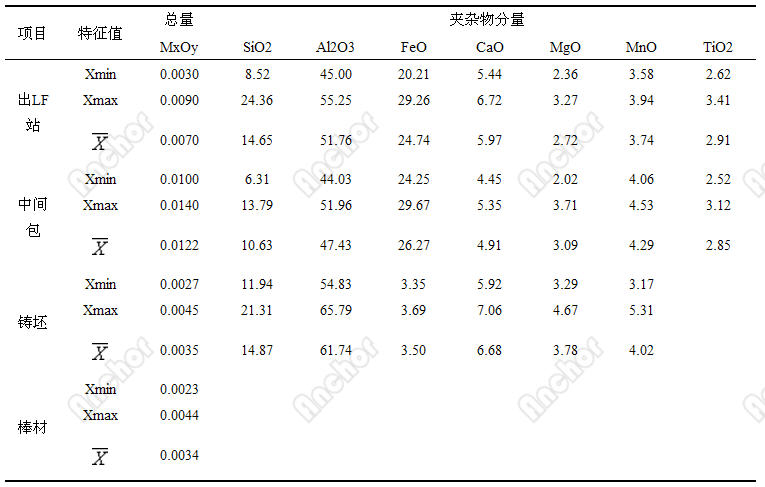

表7 钢中夹杂物含量(%)
从表7可知：
4.3.1 出LF站至中间包钢中夹杂物总量增加，4炉钢平均增加74%；从单炉看，增加Z大的达367%，Z小者为11%。同一炉钢，对中间包钢液浇注前、中、后期取样分析，三个阶段的钢中夹杂物含量有所差别，但差别较小。而钢中夹杂物主要为Al2O3、SiO2和FeO，而其它类夹杂物水平基本不变，说明是由于二次氧化使得钢液中酸溶铝、Fe、Si发生氧化反应生成Al2O3、FeO、SiO2，使夹杂物水平增加。
4.3.2 从中间包至铸坯环节，钢中夹杂物含量降低，平均下降71%。从单炉看，下降Z大者为81%，Z小者为60%。与钢中气体检验结果对比分析，在该环节钢中夹杂物含量降低，是由于中间包渣起到了一定的保护浇注和吸收钢中夹杂物、以及中间包使用了大挡墙，能使中间包吸收夹杂的能力充分发挥所致。
4.3.3 对棒材取样进行大样电解夹杂分析，其夹杂物含量与铸坯中夹杂物含量基本相当。
总体来讲，要在充分发挥中间包吸收夹杂能力的基础上，减少出LF—中间包过程的二次氧化，以更好的控制夹杂物水平。

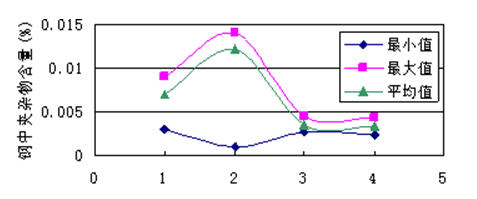

图5 不同工位的夹杂物总量
1.出LF； 2.中间包；3.铸坯；4.棒材

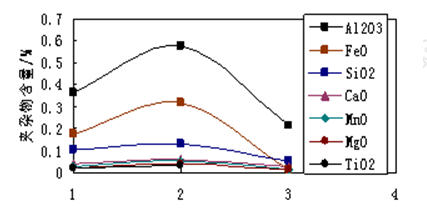

图6 不同工位夹杂物含量变化趋势图
1.出LF站； 2.中包； 3.铸坯
4.4 低倍、金相、电镜检验结果
4.4.1 低倍检验结果
4.4.1.1 每炉钢取2件铸坯样进行低倍检验，检验结果显示，铸坯存在缩孔、角裂、疏松、夹杂、气泡，其缺陷低倍级别均不大于1.0级，但其中有2件试样存在多处肉眼可见的白色点状夹杂。从总体上看，铸坯低倍质量良好，其检验结果见表8。
表8 45A铸坯低倍试样检验结果
4.4.1.2 取5件棒材试样做塔形检验，检验结果显示：有4件试样各阶有贯穿性的偏析线，另1件试样一阶和二阶有数条发纹，其长度为2~3mm，三阶为贯穿性偏析线。从塔形检验结果看，棒材质量基本良好。
4.4.2 金相检验结果
4.4.2.1 对铸坯酸洗低倍面上存在的肉眼可见的较多黑点，取样进行金相检验分析，发现黑点处有的腐蚀坑没有深度，所见腐蚀坑Z深约0.17mm，腐蚀坑内未见夹杂，但下方周围有细小的硅酸盐夹杂。因此，铸坯酸洗低倍面上的黑点可能是钢的疏松和夹杂酸蚀后形成的。
4.4.2.2 经对45A棒材塔形检验试样存在的发纹进行金相检验分析，发纹深度约0.7mm，发纹缺陷处存在夹杂，因此，该发纹系钢中夹杂造成。
4.4.3 电镜分析
4.4.3.1经对2件铸坯低倍试样上存在的白色点状夹杂缺陷做电镜分析，结果显示：1件试样上的白色点状缺陷系(Ca+Si+Ti)复合氧化物，其成份为Si4.83%~9.36%，Ca7.85%~20.60%，Ti4.88%~20.36%；另1件试样上的白色点状缺陷为(Ca+Si)复合氧化物或(Ca+Si+Ti)复合氧化物，其成份为Si6.78%~7.81%，Ca1.37%~4.88%，Ti6.16%。因此，从电镜分析结果看，铸坯上的白色点状缺陷系硅酸盐类夹杂物和TiO2夹杂物。
图7：铸坯低倍样上的白色点状缺陷全貌（150X）
4.4.3.2对轧材在机加工过程中出现的裂纹缺陷进行电镜检验分析，其检验结果见表9：

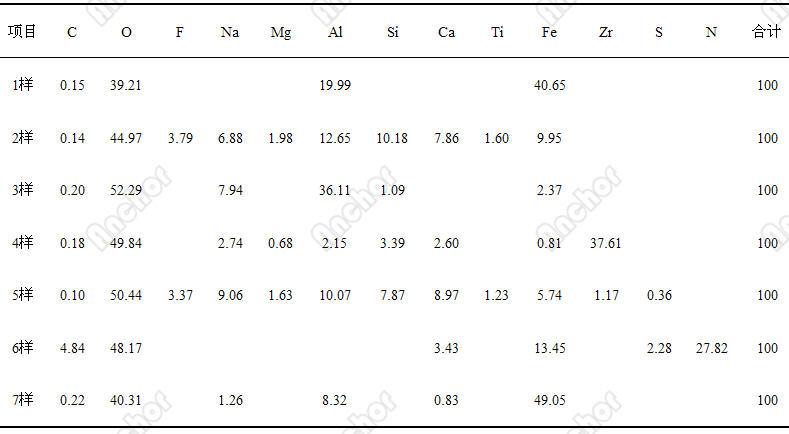

表9：45A钢轧材裂纹缺陷电镜检验结果（单位：%）
从表9可知，重钢45A钢质量的主要问题如下：
① 脱氧产物去除不充分，主要因缺陷中存在大量的Al2O3、SiO2，其附着在水口等耐材上，在钢流冲刷下进入钢液中形成大型夹杂，在加工时由于夹杂的存在而产生裂纹；
② 夹杂中有F、Na存在，说明有保护渣卷入，它和来源于脱氧剂中的Ba、Mn、Si、Ca、Al元素聚集长大，形成复杂物质，夹杂尺寸大约为500µm；
③ 结晶器及中包水口被侵蚀而进入钢液。扫描分析中有元素Zr，重量百分比Z多达到37.61%,有与中包水口相关的Ti元素存在，重量百分比Z多为1.60%，以及在不含F元素时，仍有Na元素存在，这表明结晶器及中间包水口被侵蚀（钢水及保护渣作用），进入钢液形成大型夹杂；
④ 保护浇注有待提高。在工件中分析出有较高的N元素存在，含量较高,表明钢液受到二次氧化。
4.5 轧材质量
试验的4炉钢轧成φ16mm、φ25mm两种规格的棒材，其热顶锻和低倍检验全部合格。
5 结论
5.1 通过试验研究和检验分析，认为影响45A钢中夹杂物含量增加的因素主要为：
5.1.1 精炼工序未能充分去除钢中夹杂物，导致钢中夹杂物本身含量较高。
5.1.2 大包和中间包下渣、中间包耐材和中间包水口浸蚀进入钢中。
5.1.3 从大包至中间包到结晶器环节存在吸气现象，特别是从大包至中间包保护浇注不良，钢液二次氧化严重。
5.1.4 中包渣（FeO）含量较高，中包渣具有较强的氧化性，易导致钢液二次氧化。
5.1.5 浇注过程中结晶器液面卷渣也是一个不可忽略的因素。
5.2 根据对45A钢的调研分析，为了防止钢中夹杂物增加，进一步降低钢中夹杂物含量，主要应采取如下措施：
5.2.1 优化脱氧合金化工艺和钙处理工艺，以促进夹杂物的去除。
5.2.2 强化LF精炼功能，加强白渣工艺操作。
5.2..3 优化保护浇工艺，强化保护浇注操作，防止钢液二次氧化。
5.2.4 加强浇注操作，防止大、中包下渣。
5.2.5 进一步提高中间包内衬耐材质量，减少内衬的熔损或削落。
5.2.6 保持结晶器液面稳定，防止卷渣。
5.2.7 优化中间包保护渣，建议采用高碱度中间包保护渣。
参考文献
[1] 罗钢，转炉开发45A钢的生产实践，湖南冶金，2005年6月，第33卷 第3期，21~23
