轴流通风机SF系列主轴轴承的安装及使用说明
发布时间：2012-11-30 浏览次数：783
作者：薛红文1 杨林2
（1.韶关东南轴承股份有限公司 韶关 512029；2.华南理工大学汽车摩擦学与故障诊断研究所 广州 510640）
摘 要：为了方便客户正确地安装通风机的主轴轴承，提高其使用寿命，本文以轴流通风机的SF系列为例，并根据现场安装情况，总结得出该类通风机的主轴轴承安装及使用说明。
关键词：通风机；主轴轴承；安装；精度
随着经济的快速发展与科技的进步，我国南方沿海地区出现了许多生产小型通风机的企业。通风机是指依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。在这类通风机中，主轴轴承无疑是一个重要的零部件，该轴承的正确安装与否直接影响到通风机的正常使用。通风机广泛用于工厂、矿井、隧道、车辆、船舶和建筑物的通风、排尘和冷却中。因此，正确安装和使用通风机主轴轴承就显得尤为重要。
为了方便客户能正确顺利地安装上风机主轴轴承，提高其使用寿命，文中采用轴流通风机的SF系列为（如下图1所示），并根据现场安装情况，总结得出该类轴流通风机主轴轴承的安装及使用说明。
图1 SF系列轴流通风机
1 轴流通风机的各项技术参数
根据使用型号、工况等条件的不同，所使用的主轴轴承也不尽相同，因此，通风机的型号、工况等各项技术参数显得尤为重要。为了方便介绍，本文选用了轴流通风机SF系列中SF-I-S0-4型号为例，下表1.1为该型号的各项技术参数。
表1.1 轴流通过风机SF-I-S0-4系列技术参数
2 安装操作注意事项
通风机主轴轴承是精密零件，因而在安装时要求格外小心、谨慎。如果安装不当，则会造成轴承的提前失效以及性能降低。所以，安装使用轴承时应注意以下几项：
（1）保持轴承及其周围环境的清洁，即使肉眼看不见的微小灰尘进入轴承，也可能增加轴承的噪声、磨损、振动。
（2）安装前应确保配合表面清洁、无毛刺。在安装准备工作没有完成以前，不要先拆开轴承的内包装，以免其待装时间过长，容易使各种污物侵入轴承内。

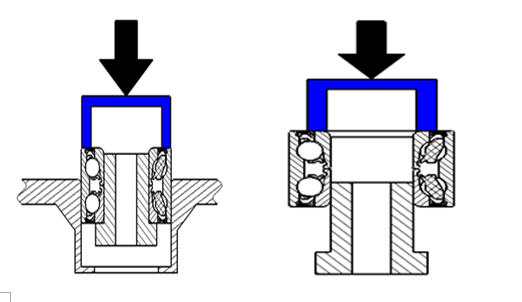

（3）安装轴承时，注意工作台及压模端面保持平整。必须均等平稳施加压力，将轴承压入。压入孔时，压模应压在轴承外圈端面上，如下图2.1；压入轴时，压模应压在轴承内圈端面上，如下图2.2所示。不允许强力冲压，不允许用棒锤直接敲击轴承，不允许通过滚动体（钢球）传递压力。
（4）防止轴承的锈蚀。避免用手直接拿轴承，用手拿取轴承时，要充分洗去手上的汗液，并涂以优质矿物油后再进行操作，在雨季和夏季尤其要注意防锈。
（5）轴承的密封圈容易受外部影响而变形，应避免碰撞、刮伤密封圈，以防止润滑脂泄漏。如果密封圈发生变形，轴承很快就会发生失效。
图2.1 压入孔时，压模压在轴承外圈端面 图2.2 压入孔时，压模压在轴承外圈端面
3 安装配合精度要求
在了解安装操作的注意事项之后，应根据安装配合精度的要求进行安装，具体要求如下：
（1）风机轮毂轴承在过盈配合条件下，轴承游隙一般会减少。如果配合的过盈量太大，轴承工作时发热就会增多，甚至卡死。
（2）风机轮毂轴承内部几何精度（沟道圆度、沟道形状等）为微米级（0.001mm），皮带轮内孔的圆度、锥度误差会接近1:1复映在轴承上。为了正常发挥轴承的性能，需要对与之配合的皮带轮内孔和轴的精度实施严格的控制。
（3）皮带轮和轴的公差精度要求。以我司生产的一款为该型号风机配套的轴承为例（内径为：Φ300 -0.010，高度为：370 -0.12，外径为：Φ600 -0.013），推荐使用的轴径和铝支架内孔孔径的公差及精度如下：
> 轴挡边尺寸为Φ41，轴径为Φ30-0.02 -0.06，轴的小头端可加工一段长2mm，角度为30°的轴向导向角，以方便压入轴承；
> 铝支架内孔止口内径尺寸为Φ42+0.15 +0.1，表面光洁度为Ra1.6；
> 垫片直径为Φ41～Φ42，厚度为4～5mm；
> 使用扭矩扳手锁紧螺母时，建议锁紧力矩为180～200N·m；
> 铝支架定位基准应平整无毛刺，配合部位应去尽毛刺，以提高轴承的定位准确度。
4 结论
滚动轴承是精密的零部件，不仅在生产及运输环节应该保持轴承的精度准确，轴承清洁，避免受到冲撞等要求，而且在其使用环节也尤为重要。我公司根据多年的风机轴承设计和现场使用经验总结得出了以上的安装说明，同时也经过了多家公司的使用验证，一致得出该方法能够有效地指导轴承的安装，并能确保轴承的安装精度，有利于提高轴承的使用寿命。
