轴承企业PDM系统

发布时间：2012-11-19 浏览次数：550

作者：徐　晟
（河南理工大学计算机系）

　　摘　要：介绍企业产品数据管理(PDM)系统的设计开发。该系统是利用Delphi平台和SQL Server数据库管理系统开发而成。具有八大功能模块，可以方便快速地为企业管理人员、设计人员、销售人员以及客户提供企业产品信息服务。附图1幅，参考文献5篇。结合商用PDM软件iMAN在本单位初步实施的情况，探讨了PDM技术在科研院所实施的方法。首先简要介绍了PDM技术，然后讨论了科研院所实施PDM工程的条件和PDM框架的建立。重点讨论了PDM实施中的用户资源管理、产品资源库建立、流程管理、协同开发环境建立、集成与封装6个方面的内容。
　　关键词：企业；产品；数据库；管理系统；产品资源库；用户资源；协同开发环境
　　1　引言
　　轴承企业产品的生产管理水平的高低直接影响到产品的质量、成本和市场。在激烈的市场竞争环境下，企业管理的好坏更显示其重要性。这已被很多的实例所证实。轴承产品生产管理的特点主要包括：
　　(1)大批量流水式生产。在轴承企业中同一种型号的产品一次投产几万套、几十万套是常有的。有的企业常年只生产一两种型号的产品，因此生产中具有很多重复环节。
　　(2)生产工序多、工艺流程复杂，信息交换量大。包含坯料、粗加工、精加工、检查、库存管理、销售和客户信息等。
　　(3)对每一种工序都有严格的规定和检验记录。
　　传统的国内轴承企业管理多采用手工报表的做法来交换信息。重复性劳动多、工作量大，信息交换慢，管理困难，易出差错。这与现代社会的快速信息化发展不适应。因此开发网络环境下的企业管理软件，实现企业信息管理的自动化、资源共享和充分利用，提升企业的管理水平，实现网络经营，对提高企业的经济效益具有重大的现实意义。
　　2　PDM技术特征
　　2.1 PDM概念
　　PDM技术指的是产品数据管理，它包括从产品订货、设计加工、检查、销售及售后服务的全过程的数据管理，即将所有的与产品有关的信息和与产品生产相关的过程集成起来，利用计算机系统的控制能力、数据库软件的管理能力和网络的通信能力及其有机组合，提供产品全生命周期的资源配置数据及文件、审批信息、供应商状态、用户状态等。
　　生产过程包括：加工流程、审批过程、标准检查和安全检验以及销售和服务过程等。
　　PDM技术可以适时更新全部数据，为企业的管理人员、技术人员、销售人员及客户提供全方位的服务。
　　2.2 PDM功能
　　通常PDM的功能包含：数据保存、分类、检索提取、文件管理、产品结构管理、计划、过程管理和项目管理等。它可以促进企业经营、质量保证体系 (ISO9000)、CAD技术、标准化、并行工程及虚拟技术等方面的发展。
　　3　企业PDM系统的设计
　　3.1设计要求
　　开发一个企业的PDM系统，一般的要求为：
　　(1)将企业生产信息集中管理，实现产品生产信息管理的自动化。
　　(2)数据库查询方便，便于管理。软件运行稳定可靠。
　　(3)设置权限管理，以便于不同层次的用户具有不同的使用权限。
　　(4)界面效果突出、简洁，具有windows的风格。
　　3.2生产管理流程

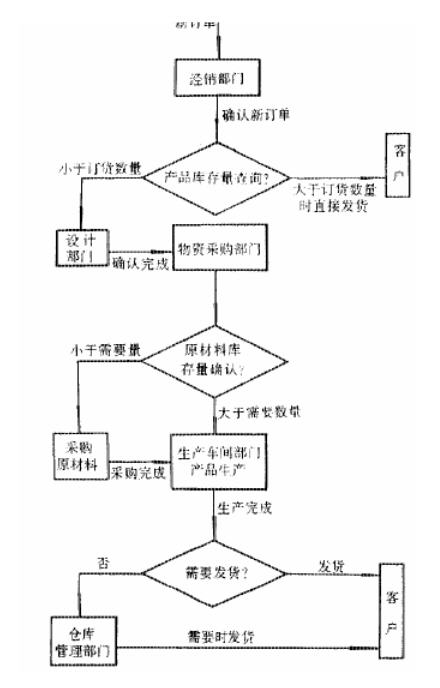

　　对于一个企业来说，进行产品生产并不是盲目的、任意的。为了提高企业的利润，往往需要对产品生产的整个过程进行强制管理，以免出现大量残品和积压库存，造成原材料的浪费和资金的流失。一般说来，企业大都是从接收到客户订单后，交给产品开发部进行开发设计。然后，物资采购部门根据设计信息对原材料进行采购。而后进入车间进行生产。生产出来的产品可能需要暂放在仓库中管理，Z后是销售和客户服务。典型的流程如图1所示：

图1 典型生产流程图

　　3.3设计方案
　　针对上述生产流程和设计要求，开发的管理系统必须具有定单管理、设计信息管理、物资采购管理、产品在线生产管理、产品入库管理和客户信息管理等功能。并且，不同的操作员具有不同的操作权限，所以还要有操作员信息管理功能。另外，应具备经营分析和企业产品宣传介绍。现将这些模块需要实现的功能分析如下：
　　(1)定单管理系统　当接收到新的客户定单时，由该模块来记录新定单的详细信息，包括定单数量、交货日期，还有客户信息和责任人等等。保存订单后，通过数据库触发器将该订单的相关信息自动插入到其他各表中，实现了各表中数据的互传性。定单录制完后还要打印出来，以传递给下一生产环节，所以必须具有打印功能。同时由于经常需要查询某些定单的信息，所以必须具有查询功能。Z后，对于一些已经完成的定单，不能总是存储在系统中，否则会使数据库变得很庞大，应该具有删除定单的功能。并且一旦删除某一定单后，通过数据库触发器将定单对应的其他信息都要自动删除。这是本系统的重要特色，它保证了数据库系统中不会保存多余不必要的信息。
　　(2)设计信息管理系统　定单确认完成后，交给产品开发部进行产品的设计。由该模块来记录设计的图纸、采用的标准、设计日期和责任人等等。同样，也需要打印、查询和删除功能。
　　(3)物资采购管理系统　设计完成后，交给物资采购部进行外购件的采购，由该模块来记录采购件的名称、采购数量、设计使用数量、库存数量、收货日期、构件价格、领用情况、责任人和备注等等。也需要有打印、查询和删除功能。另外，由于一个产品可能需要有几部分构件组成，所以还应该具有将产品拆分为多个构件的功能。
　　(4)产品在线生产管理系统　采购完成后，就进入生产部门进行生产，由该模块来记录产品开始投入生产的日期、计划完成的日期、现在的状态和实际完成的日期等。需要有查询和删除功能。
　　(5)产品入库管理系统　生产完成后，就应该进行入库管理，由该模块来记录实际入库数量、库存数量、入库日期、出库日期和责任人等，并且出入库时产品的库存数量要自动增减。也需要有打印、查询和删除功能。
　　(6)客户信息管理系统　该模块记录了曾经订过货的客户信息，包括客户名称、联系地址和Z新订货情况。这些信息都是在录制定单完成后自动生成的。操作员可以通过该模块查询客户信息，删除客户信息，但不能添加和修改客户信息。
　　(7)操作员信息管理系统　该模块用来设置操作员姓名、口令和权限，以保证具有使用权限的人员进入系统中。
　　(8)经营分析系统　一个企业管理人员总希望随时了解到企业的经营状况，如产品订货趋势，计划完成趋势，利润增长趋势等。本模块可以为企业领导者提供决策依据。
　　(9)企业及产品宣传介绍　它是为客户了解企业服务的。包括多媒体演示和产品动画介绍等。
　　4　程序开发
　　为了实现上述管理功能，还开发了名为“PCIMS”的系统。
　　4.1项目主程序
　　Application.Initialize；初始化应用程序
　　Application.CreateForm(TFmain，Fmain)；生成主窗体
　　Application.CreateForm(TFflash，Fflash)；生成登录窗体
　　Application.CreateForm(Tdm，dm)；生成数据模板窗体
　　Application.CreateForm(TFchpassword，Fchpass word)；生成更改口令窗体
　　Application.CreateForm(TFguyuan，Fguyuan)；生成记帐员信息管理窗体
　　Application.CreateForm(TFqx，Fqx)；生成权限设置窗体
　　Application.Run；运行应用程序
　　4.2系统主窗口
　　在经过管理权限确认以后，即进入系统主窗体。主窗体中包含了定单管理、设计信息、物资采购管理、产品在线生产管理、产品库存管理、客户信息管理和记帐员信息管理等八个功能模块。分别点击它们将进入各自的管理系统中。
　　主窗口(表单)名称为“Fmain”，其需要设置的主要属性有
　　Name=“Fmain”，Caption=“cims”，Autoscroll= “False”
　　其上安排的控件有
　　标签框Labe11至Labe13，需要设置的主要属性有
　　Name=“Labe1”，Caption=“产品生产信息管理系统”，Name=“Labe13”，Caption=“退出”
　　面板控件Panel1至Pane16，需要设置的主要属性有查询组件Tquery需要设置的主要属性有Name=“Pane11”，Caption=“订单管理”
　　图象Image1至Image3需要设置的主要属性有
　　Name=“Imagel”，Picture=“徽志”
　　4.3管理功能窗口
　　(1)从主窗体进入订单管理窗体，该模块用来对客户订单进行管理，包括订单的录制、查询、打印、删除等。
　　窗口(表单)名称为Forder，其需要设置的主要属性有
　　Name=“Forder”，Caption=“订单管理”，Auto scroll=“False”
　　其上安排的控件有
　　标签框Labe11至Labe19，需要设置的主要属性有
　　Name=“Labe11”，Caption=“定单编号”
　　Name=“Labe12”，Caption=“产品名称”
　　Name=“Labe17”，Caption=“定货单位”
　　编辑框DBEdit1至DBEdit9，需要设置的主要属性有
　　Name=“DBEdit1”，DataSource=“DataSourcel”， DataField=“dd_bm”
　　组合框Combobox1至Combobox2，需要设置的主要属性有
　　Name=“Combobox1”，Ltems=“定单编号：收单日期：产品名称：交货日期：定货单位：回款日期”
　　菜单条Popupmenu1需要设置的主要属性有Name=“Popupmenu1”，Items=“删除当前定单”
　　按钮控件SpeedButton1至SpeedButton5需要设置的主要属性有
　　Name=“SpeedButton1”，Caption=“返回”
　　数据源组件Datasourcel至Datasource2需要设置的主要属性有
　　Name=“Datasourcel”，DataSet=“tab_order”
　　Name=“Datasource2”，DataSet=“qry_order”
　　数据表格DBGridl需要设置的主要属性有
　　Name=“DBGrid1”，DataSource=“Datasource2”
　　基表组件Ttabel1需要设置的主要属性有
　　Name=“Tab_order”，Database=“yxq”，Tabel
　　Name=“orders”
　　查询组件Tquery需要设置的主要属性有
　　Name=“qry_order”，Database=“yxq”
　　(2)制完订单后，返回主界面。可以再进入其他管理模块。如设计信息管理窗体、产品生产在线管理窗体、物资采购管理窗体、产品入库管理窗体等。这些模块都包括信息的录制、查询、打印、删除等。该模块中安排的控件与设计信息管理模块的相似，不再详述。
　　(3)经营分析窗口设计。该窗口可以实现多种参数的图表分析，包括曲线图、直方图和份额饼图。
　　(4)操作员信息管理窗体。该模块用来设置操作员信息，包括添加、修改、删除记帐员信息。
　　它对整个系统的安全性保障至关重要。还有客户信息管理系统、企业产品介绍等，这里不再详细介绍，可参阅文献[5]。
　　5　小结
　　经过完整的系统开发，实现了各个功能模块之间的数据互传。一旦录入了新定单，其他各模块都能够看到该订单的大部分信息，例如定单编号、产品名称、产品数量等。一旦删除某一订单，其他表中该订单的信息将同时被删除。同时一旦有新客户订货，该客户的详细信息将被自动存入客户信息表中，使得管理人员可以通过客户信息管理系统查询客户的各种信息。
　　参考文献
　　1　万兆泉等.Delphi5编程指南.北京希望电子出版社， 1998.
　　2　RyanK，Sephens，RonaldR.Plew.轻松掌握SQL[edition3].电子工业出版社，1997.
　　3　新智工作室.Delphi5基础与提高.电子工业出版社， 2000.
　　4　李　荣，方　坤.Delphi5开发高级界面实例.人民邮电出版社，2000.
　　5　网冠科技.Delphi5.0多媒体时尚编程百例.机械工业出版社，2001.
　　6　刘中先，杨咸启.产品生产信息管理系统(报告).2001.
