CA488型发动机主轴承的安装

发布时间：2012-11-08 浏览次数：991

　　1）装在缸体主轴承座上的五道主轴承的上轴瓦均带有润滑油槽。、二、四、五道主轴承下轴瓦也均带润滑油糟，以便为连杆握供润滑油，只有第三道主轴承的下瓦不带润滑油槽。
　　2）在缸体轴承座上安装轴瓦时，必须使轴瓦上的油孔对准缸体上相应的润滑油孔。轴瓦上的定位唇，必须嵌于缸体定位槽内，如图1所示。

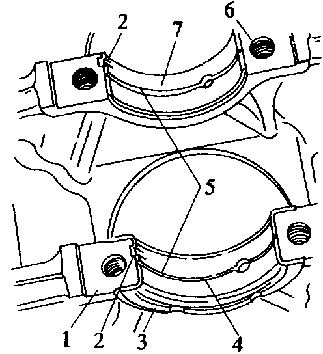

图1 主轴承的安装
1.缸体第三道主轴承座；2.上轴瓦的定位唇；3.第三道主轴承上轴瓦的止推面；4.第三道主轴承的轴瓦；5.润滑油槽；6.第二道轴承座；7.第二道主轴承的轴瓦

　　3）打数码1字的主轴承盖装在发动机的前端，打数码5字的主轴承盖装在发动机的后端，如图2所示。

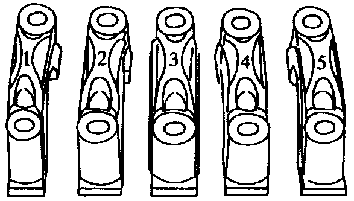

图2　主轴承盖

　　4)对重复使用的主轴承螺栓，使用前应详细检查，若有“缩颈”现象，应更换新螺栓。在检查螺栓“缩颈”时，可用直尺靠在螺纹处，若螺纹不与直尺接触，则应更换。也可用M1l×1.5的螺母检查，若螺母能在螺栓的全螺纹长度上通过为合格；若螺母不能顺利拧到底,则应更换。
　　5）在装主轴承螺栓前，应在螺栓螺纹处抹发动机机油，然后每个主轴承盖旋上两个螺栓稍紧后，再交替拧紧至规定力矩。扭紧时，先将螺栓拧紧力矩拧至4lN.m，然后再再拧1/4圈。
