滚珠丝杠副支撑安装形式图

发布时间：2012-08-16 浏览次数：1160

　　滚珠丝杠副作为关键的滚动传动元件，被广泛应用于各种需要定位或传动的机构中，对机构的性能举足轻重。在实际应用中，滚珠丝杠副的安装方式的选择，同样会影响整个机构的工作效果，根据具体应用情况的不同，滚珠丝杠副的安装可以有多种不同的方式。不同的安装方式（即支承形式）都有其各自的特点，选取时，既要考虑实际工作要求（定位精度、传动速度、扭矩和推力情况等），又要结合滚珠丝杠副型号规格的选择（涉及内容较多，详情请参阅本站滚珠丝杠副类别的相关内容），只有两者综合考虑合理搭配，才能实现Z佳效果，发挥滚珠丝杠副的Z大价值。
　　滚珠丝杠副的安装方式一般叫做滚珠丝杠副的支承形式，通常有两大类（丝杠旋转类和螺母旋转类）共五种典型的支承形式，支承形式不同，所容许的轴向载荷和容许的回转转速也有所不同，应根据工况适当选择。具体如下，为便于评估，丝杠旋转类每种支承形式后面给出表征其稳定性的“稳定性系数K2”，K2越大表示该形式越稳定，螺母旋转类因受力模型不同，校验体系也不同，不能模型化比较。
　　一、丝杠旋转类
　　1、“固定—固定”型：K2=4
　　适用于高转速、高精度的场合。该形式两端分别分别由一对轴承约束轴向和径向自由度，负荷由两组轴承副共同承担。也可以使两端的轴承副承受反向预拉伸力，从而提高传动刚度。在定位要求很高的场合，甚至可以根据受力情况和丝杠热变形趋势精确设定目标行程补偿量，进一步提高定位精度。“固定—固定”型有时也被片面地叫做“双推－双推”，实际上由于径向力的存在几乎很少能用两个推力轴承作为固定端。由于此形式结构较复杂，调整较难，因此一般仅在定位要求很高时采用。

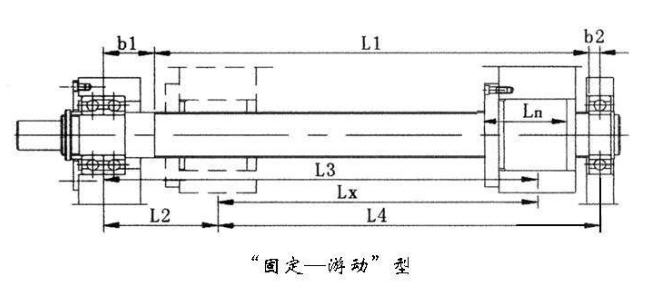

　　2、“固定—游动”型：K2=2
　　适用于中转速、高精度的场合。该形式一端由一对轴承约束轴向和径向自由度，另一端由单个轴承约束径向自由度，负荷由一对轴承副承担，游动的单个轴承能防止悬臂挠度，并消化由热变形产生的应力。“固定—游动”型有时也被片面地叫做“双推－支承”。此形式结构较简单，效果良好，应用广泛。

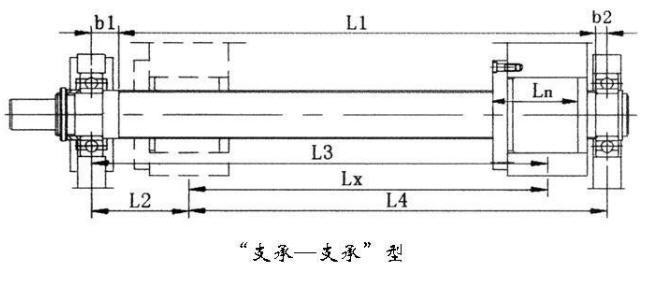

　　3、“支承—支承”型：K2=1
　　适用于中转速，中精度的场合。该形式两端分别设一个轴承，分别承受径向力和单方向的轴向力，随负荷方向的变化，分别由两个轴承单独承担某一方向的力。由于支承点随受力方向变化，定位可控性较低。此形式结构简单，受力情况较差，应用较少。

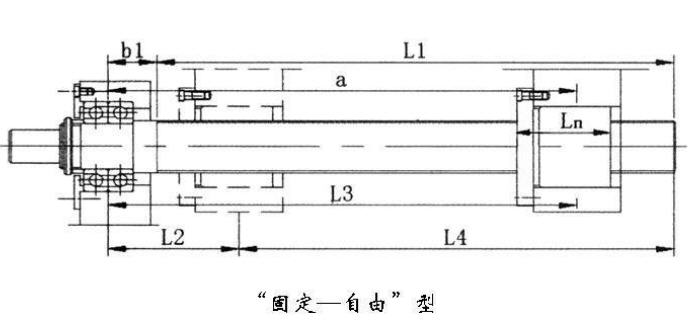

　　4、“固定—自由”型：K2=0.25
　　适用于低转速，中精度，轴向长度短的场合。该形式一端由一对轴承约束轴向和径向自由度，另一端悬空呈自由状态，负荷均由同一对轴承副承担，并且需克服丝杠回转离心力（及水平安装时的重力）造成的弯矩。“固定—自由”型有时也被错误地叫做“双推－自由”。此形式结构简单，受力情况差，但在行程小、转速低时也经常用到。

　　二、螺母旋转类
　　螺母旋转型，顾名思义，丝杠两端固定不动（拉伸状态），螺母相对丝杠转动，同时与丝杠产生相对轴向移动。由于“螺母旋转型”的丝杠不转，因此回避了丝杠的极限转速和压感稳定性的约束，从而可以实现相对更高的转速，同时也放宽了对丝杠直径的抗弯要求。此形式需有螺母驱动单元，对机构设计的要求高，成本高，但由于其适合于大行程，高转速，也逐渐被大家所接受。
　　各种安装方式从其定位效果、工艺性和机构要求等方面综合评估，各有优缺点，不能一概而论哪种支承形式（或安装方式）是Z好的。需结合滚珠丝杠副的特定型号，根据具体要求综合评估选取。
