向心滑动轴承

发布时间：2012-06-20 浏览次数：829

　　轴瓦是滑动轴承中的重要零件。向心滑动轴承的轴瓦内孔为圆柱形。若载荷方向向下，则下轴瓦为承载区，上轴瓦为非承载区。润滑油应由非承载区引入，所以在顶部开进油孔。在轴瓦内表面，以进油口为中心沿纵向、斜向或横向开有油沟，以利于润滑油均匀分部在整个轴颈上。油沟的形式很多，如图1所示。一般油沟与轴瓦端面应保持一定距离，以防止漏油。

图1　油沟形式

　　当载荷垂直向下或略有偏斜时，轴承的中分面常为水平方向；若载荷方向有较大偏斜时，则轴承的中分面也应斜着布置（通常倾斜45°），使中分平面垂直于或接近垂直于载荷（图2）。

图2　斜开向心轴承

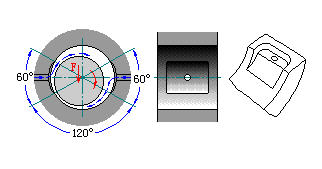

　　图3所示为润滑油从两侧导入的结构，轴瓦两侧面镗有油室，这种结构可以使润滑油顺利地进入轴瓦与轴颈的间隙，常用于大型的液体润滑的滑动轴承中。一侧油进入后被旋转着的轴颈带入楔形间隙中形成动压油膜，另一侧油进入后覆盖在颈上半部，起着冷却作用，Z后油从轴承的两端泄出。

图3　两侧油室供油的轴承

　　轴瓦宽度与轴颈直径之比称为宽径比，它是向心滑动轴承中的重要参数之一。对于液体摩擦的滑动轴承，常取=0.5～1；对于非液体摩擦的滑动轴承，常取=0.8～1.5，有时可以更大些。
